brk（sbrk）和mmap

  • 在 Linux 进程的虚拟内存空间中，glibc 的 malloc 作为用户态的内存分配器，其实自身并没有物理内存。当它发现内部的空闲链表不够用时，必须通过System Call向操作系统内核申请虚拟内存。

  • brk（包括其包装函数 sbrk）和 mmap 就是唯二用于扩展进程虚拟内存的系统调用。

    brk 与 sbrk：操纵程序断点Program Break

  • 堆的最高地址边界被称为 Program Break

    • int brk(void *addr);：将 Program Break 直接设置为 addr 指定的绝对地址
    • void *sbrk(intptr_t increment);：将 Program Break 增加 increment 个字节。increment 为正数时扩充堆，为负数时收缩堆。
    【1. 申请前】                   【2. 调用 brk(新地址) 后】

      高地址                             高地址
     +---------+                        +---------+
     |         |                        |         |
     | 未映射的 |                        | 未映射的 |
     | 空闲区域 |                        | 空闲区域 |
     |         |                        +---------+ <--- 新 brk 指针 (新堆顶)
     +---------+ <--- 原 brk 指针        |\\\\\\\\\\|
     | 堆区    |                         |\新分配的\|
     | (Heap)  |                        |\堆内存\\\|
     +---------+                        +---------+ <--- 原 brk 指针 (原堆顶)
     | .bss /  |                        | 堆区    |
     | .data   |                        | (Heap)  |
     +---------+                        +---------+
      低地址                             | .bss /  |
                                        | .data   |
                                        +---------+
                                         低地址
  • 申请过程同理

mmap：创建独立的内存映射

  • Mmap的第一种用法是映射磁盘文件到内存中；第二种用法是匿名映射，不映射磁盘文件，而向映射区申请一块内存
  • Malloc使用的是mmap的第二种用法（匿名映射）
  • Munmap函数用于释放内存
  • 调用形式（简化）：mmap(NULL, length, PROT_READ|PROT_WRITE, MAP_PRIVATE|MAP_ANONYMOUS, -1, 0)

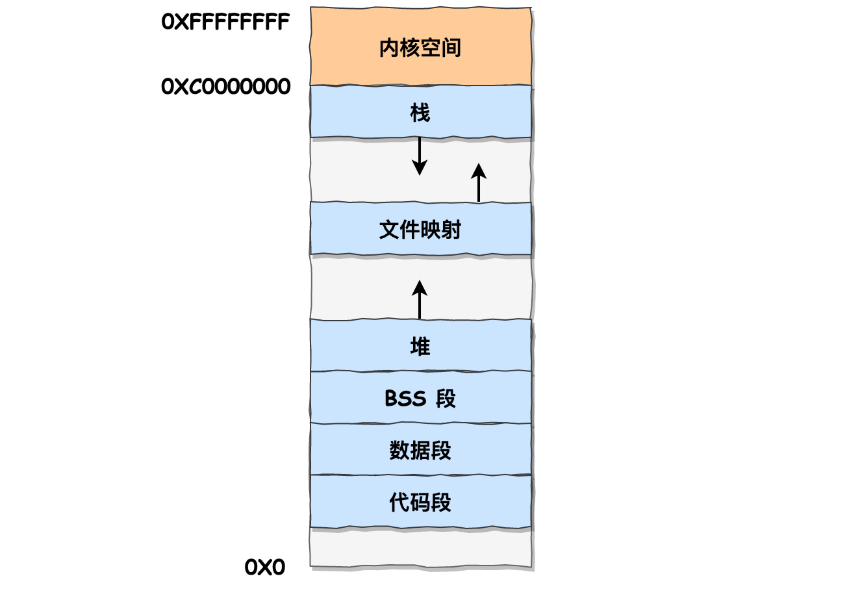

  • 它不依赖于连续的 Heap 区域，而是在虚拟内存空间中的 Memory Mapping Segment（内存映射段，通常位于堆和栈之间，动态链接库 .so 也加载于此） 中，寻找一块足够大的连续虚拟地址范围，创建一个全新的 VMA

VMA：虚拟内存
虚拟内存是操作系统内核与底层硬件（CPU 里的 MMU）联合制造的一个“内存寻址抽象层”。它让每一个运行的进程都以为自己独占了一块连续的、极其庞大的内存地址空间，而实际上，这些地址只是逻辑上的代号，它们被切成小块，散落在真实的物理内存（RAM）甚至硬盘（Swap）中
当你往虚拟内存里写入东西时，底层发生的真实情况是：你的写入指令，直接穿透了虚拟层，被硬件重定向到了真实的内存条引脚上。
所以往虚拟内存里写入的东西实际是写入的物理内存
缺页中断（Page Fault）与延迟分配:
当你 malloc(1GB) 时，系统只是在你的虚拟内存里划出了 1GB 的合法地址范围，但页表里并没有给它们分配真实的物理页（物理内存一点都没变少）。

当你的程序第一次尝试往这 1GB 的某个地址写入数据时，CPU 的 MMU 查页表发现：“哎？这个虚拟页没有对应的物理页啊！”。

此时，MMU 会立刻向 CPU 抛出一个硬件级别的异常，叫作缺页中断（Page Fault）。

操作系统内核捕获这个中断，暂停你的程序，跑去物理内存里找一页真实的空闲内存（4KB），把它清零，然后在页表里把你的虚拟地址和这块物理地址连起来。处理完后，让你的程序继续执行。你的程序完全感受不到中间发生的停顿。

  • mmap()和brk()/sbrk()这两种不同方式申请的堆内存是互相独立的，各自管理不同的内存区域，使用mmap时并不会自动调整brk指针。

匿名映射：

  • 创建一段没有关联任何文件 inode 的 VMA，这段虚拟内存完全由物理内存（RAM）或交换分区（Swap）支撑，虚拟内存有点类似于指针，往虚拟内存里写入的东西实际是写入的物理内存
  • 简单来说：操作系统给你分配了一段虚拟内存，但它不和任何硬盘文件绑定。它连向的是真实的物理内存条上一块完全空白、被清零的区域
  • 当程序结束或者调用 free（底层触发 munmap）时，这块内存里的数据会立刻丢失，物理内存被系统收回。它绝对不会像文件映射那样保存到硬盘上。
  • 过程：
【模式一：匿名映射 (Anonymous Mapping)】
        —— 场景：malloc 申请 >128KB 的大内存

   进程虚拟内存空间                       真实的物理内存
+--------------------+               +--------------------+
|     栈 (Stack)     |               |                    |
+--------------------+               |                    |
|       ...          |               |                    |
|                    |     映射      |                    |
| [ 新增的匿名内存 ]  | ============> [   全新物理页(清零)  ]
| (纯粹的空白飞地)    |               |                    |
|                    |               |                    |
|       ...          |               |                    |
+--------------------+               |                    |
|     堆 (Heap)      |               |                    |
+--------------------+               +--------------------+

文件映射：

  • 将进程虚拟地址空间中的一段 VMA（虚拟内存区域）与磁盘上某个文件的 inode 及物理数据块建立逻辑关联
  • 简单来讲：操作系统把一段虚拟内存地址，直接和硬盘上的某个文件（比如 /lib/x86_64-linux-gnu/libc.so.6）绑死在一起连线的另一头是：硬盘上的具体文件。
  • 几乎所有动态链接库（比如 libc.so）被加载到内存时，用的都是文件映射。
  • 当你往这段虚拟内存里写入数据时（如果是共享映射），操作系统会在后台自动把你的修改保存到硬盘的那个文件里。
       【模式二：文件映射 (File-backed Mapping)】
        —— 场景：程序读取大文件，或加载 libc.so

   进程虚拟内存空间                       硬盘 / 文件系统
+--------------------+               +--------------------+
|     栈 (Stack)     |               |                    |
+--------------------+               |                    |
|       ...          |               |                    |
|                    |     映射      |                    |
| [ 新增的文件内存 ]  | ============> [  硬盘上的文件数据   ]
| (文件直通缓冲区)    |               | (比如 libc.so)     |
|                    |               |                    |
|       ...          |               |                    |
+--------------------+               |                    |
|     堆 (Heap)      |               |                    |
+--------------------+               +--------------------+

chunk结构

chunk里面的数据：

  • prev_size: 如果前面一个块是空闲的，该区域表示前一个chunk的大小，如果前一个chunk不空闲，该域无意义
  • size：当前chunk的大小，并且记录了当前chunk和前一个chunk的一些属性（记录在size的最后3个位中），包括前一个chunk是否在使用中，当前chunk是否通过mmap获得的内存，当前chunk是否属于非主分配区

  • fd和bk：chunk 处于分配状态时，从 fd 字段开始是用户的数据。chunk 空闲时，会被添加到对应的空闲管理链表中，其字段的含义如下：

    • fd 指向下一个（非物理相邻）空闲的 chunk。
    • bk 指向上一个（非物理相邻）空闲的 chunk。

  • fd_nextsize和bk_nextsize：只有 chunk 空闲的时候才使用，不过其用于较大的 chunk（large chunk）。

    • fd_nextsize 指向前一个与当前 chunk 大小不同的第一个空闲块，不包含 bin 的头指针。
    • bk_nextsize 指向后一个与当前 chunk 大小不同的第一个空闲块，不包含 bin 的头指针。
  • 一般空闲的 large chunk 在 fd 的遍历顺序中，按照由大到小的顺序排列。这样做可以避免在寻找合适 chunk 时挨个遍历。

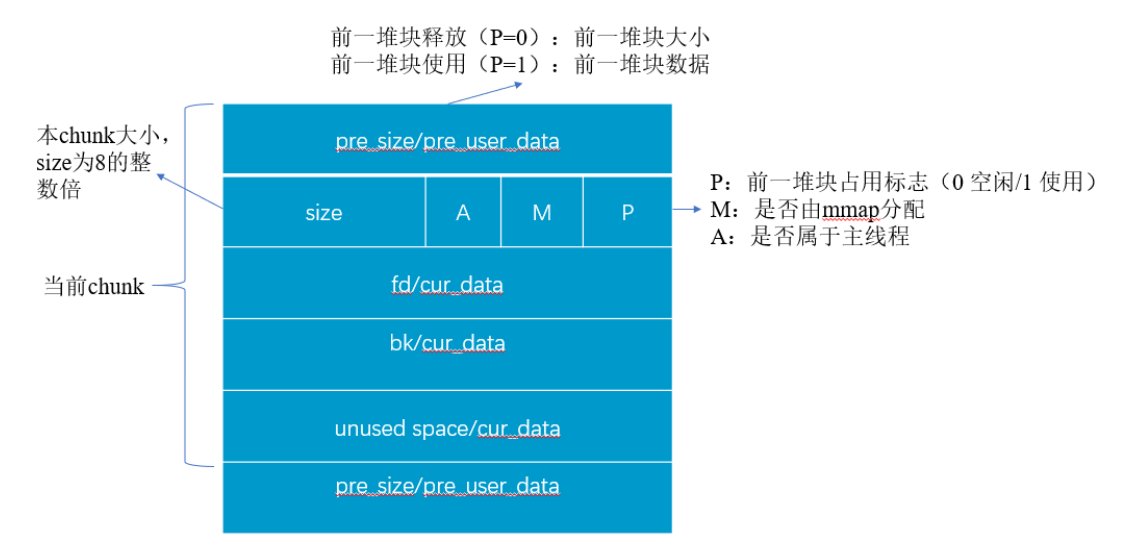

请输入图片描述
图片来源：wiki.wgpsec.org

malloc_chunk&Allocated chunk&Free chunk

特性malloc_chunkAllocated chunkFree chunk
概念层面glibc 源码中的 C 语言 struct 定义运行时被程序使用的内存状态运行时被系统回收的内存状态
Header 占用包含所有字段的定义最小只占 8 字节（仅保留 size）至少 16 字节（包含 size + 被覆写的 fd/bk）
fd 和 bk 指针存在于结构体定义中绝对不存在（被用户数据覆盖）绝对存在（覆盖了用户旧数据）
操作者是谁编译器与底层开发者你的代码（通过指针对用户数据区进行读写）系统内存管理器（操作 Header 和 fd/bk 维护链表）

  • 简单来说：

    • malloc_chunk：结构体定义
    • Allocated chunk：已分配块
    • Free chunk：已释放块
  • 在 glibc 的核心源码 malloc/malloc.c中,堆块的结构体是这样定义的：
struct malloc_chunk {
  INTERNAL_SIZE_T      mchunk_prev_size;  /* 前一个空闲块的大小 */
  INTERNAL_SIZE_T      mchunk_size;       /* 当前块的大小 (带有 AMP 标志位) */

  struct malloc_chunk* fd;                /* 指向下一个空闲块的指针 */
  struct malloc_chunk* bk;                /* 指向前一个空闲块的指针 */

  /* 只有大型空闲块 (Large Bin) 才会用到的指针 */
  struct malloc_chunk* fd_nextsize;
  struct malloc_chunk* bk_nextsize;
};

chunk 的标志位（A/M/P 位）

在 malloc_chunk 结构体中，mchunk_size 字段不仅记录当前 chunk 的大小。由于 Linux 下堆内存分配需要按 8 字节或 16 字节对齐，size 的最低 3 个 bit 永远为 0。

glibc 利用这低 3 位作为当前 chunk 的状态标志位（从低到高依次为 P、M、A）：

位宏 / 含义取值语义
PPREV_INUSEP = 1物理相邻的前一个 chunk 正在被使用（Allocated）。此时当前 chunk 的 prev_size 字段无效（可能被前一个 chunk 用作数据区）。
PPREV_INUSEP = 0物理相邻的前一个 chunk 是空闲的（Free）。此时当前 chunk 的 prev_size 记录前一个空闲 chunk 的大小；堆块合并（Coalescing）依赖该位。
MIS_MMAPPEDM = 1当前 chunk 通过 mmap 系统调用独立分配（mmap 区域）。
MIS_MMAPPEDM = 0当前 chunk 属于常规 heap（由 brk / sbrk 扩展）。
ANON_MAIN_ARENAA = 0当前 chunk 属于主分配区 main_arena（主线程堆）。
ANON_MAIN_ARENAA = 1当前 chunk 属于非主分配区（thread arena / 子线程 arena）。

堆内存管理核心：main_arena 与 bins

当一个 chunk 被 free 后，为了高效复用，glibc 会将其挂载到特定的数据结构中进行管理。主线程的管理器称为 main_arena（类型为 struct malloc_state），位于 libc.so 的数据段。

main_arena 通过内部的指针数组维护多种空闲链表，这些链表统称为 bins。

空闲链表bins

  • ptmalloc中定义了malloc_state结构体用来统一管理bins。（而不是分别声明fast_bin、unsorted_bin），这就可以使他们在内存上是线性关系的。
  • 当用户使用free函数释放掉内存，ptmalloc并不会马上将其交给操作系统，而是被ptmalloc本身的空闲链表bins管理起来。
  • 这样当下次进程需要使用malloc申请堆内存的时候，ptmalloc就会从空闲的bins上寻找一块合适大小的内存块分配给用户使用。可以避免频繁系统调用，提高程序运行效率，降低内存分配开销

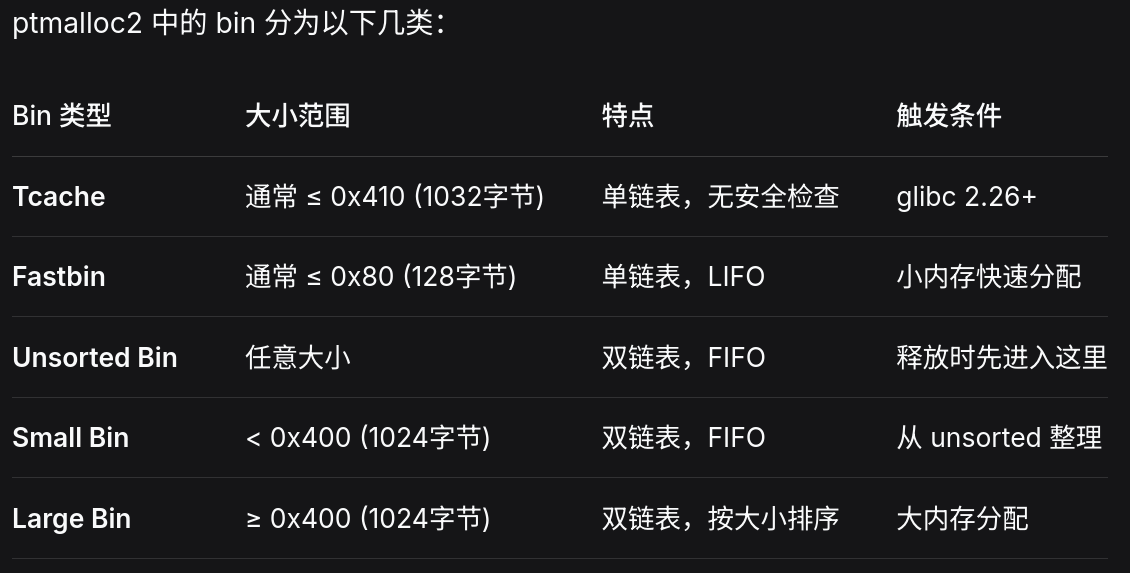

  • malloc将相似大小的chunk用双向链表链接起来，这样的一个链表被称为一个bin。ptmalloc一共维护了128个bin（也就是说维护了128个双向链表）。每个bins都维护了大小相近的双向链表chunk。根据chunk大小分为以下几种bins：

    • Fast bin
    • Unsorted bin
    • Small bin
    • Large bin

  • 保存这些数据结构为

    • fastbinsY：这个数组以保存fast_bins
    • bins: 这个数组以保存unsorted、small以及large_bins，共计可容纳126个

    当用户调用malloc的时候，能很快找到用户需要分配的内存大小是否在维护的bin上，如果在某一个bin上，就可以通过双向链表去查找合适的chunk内存块给用户使用

  • fast_bins中的chunk，size最后一位始终置1，这是为了防止fast_bin中chunk的内存合并
+---------------------------+
|       malloc_state        |
|                           |
| +-----------------------+ |
| |       fastbinsY       | |
| | +-----+  +-----+     | |
| | | * ->|->| * ->|->...| |
| | +-----+  +-----+     | |
| +-----------------------+ |
|                           |
| +-----------------------+ |
| |     unsorted_bin      | |
| | +-----+              | |
| | | * ->|-> NULL       | |
| | +-----+              | |
| +-----------------------+ |
|                           |
| +-----------------------+ |
| |       smallbins       | |
| | +-----+  +-----+     | |
| | | * ->|->| * ->|->...| |
| | +-----+  +-----+     | |
| +-----------------------+ |
|                           |
| +-----------------------+ |
| |       largebins       | |
| | +-----+  +-----+     | |
| | | * ->|->| * ->|->...| |
| | +-----+  +-----+     | |
| +-----------------------+ |
|                           |
+---------------------------+

其实就是一个邻接表（太好了，是图论，我们有救了（）

1. tcache（Thread Local Cache）

  • 引入版本：glibc 2.26 及以后
  • 机制原理：为提升多线程分配效率，每个线程维护独立缓存结构（线程本地）
  • 数据结构：单向链表（仅使用 fd 指针），遵循 LIFO（后进先出），头插
  • 容量限制：默认支持最大 0x410 字节的 chunk；每种大小的链表最多存放 7 个 chunk
安全特性：tcache 操作几乎没有强校验（早期实现对 double free 检查不足），且分配时优先从该链表取用，是现代堆利用（tcache poisoning）的常见目标。

2. fast bins（fastbinsY）

  • 物理位置：main_arena.fastbinsY 数组
  • 机制原理：管理较小尺寸的空闲块（默认最大约 0x80 字节）。当 tcache 满载或不可用时，小块可能进入此处
  • 数据结构：单向链表（仅 fd 指针），LIFO（后进先出）

核心逻辑（不合并机制）

  • 当一个 chunk 被放入 fast bin 时，系统不会修改其物理相邻的下一个 chunk 的 P（PREV_INUSE）标志位（仍保持 P = 1）
  • 因此，处于 fast bin 中的 chunk 不会与相邻空闲 chunk 发生合并（Coalescing）

安全检查（典型）

  • 仅检查当前放入的 chunk 是否与链表头的第一个 chunk 相同（可防范连续 double free）
  • 不防范交替释放：free(A) -> free(B) -> free(A)

fast bin 链表示例（单向）

main_arena.fastbinsY[0] (size = 0x20) ---> [Chunk B] --fd--> [Chunk A] --fd--> NULL

3. unsorted bin

  • 物理位置：main_arena.bins 数组的第 1 个元素（bins[1]）
  • 机制原理：空闲块的“中转分拣站”。当被释放的 chunk 大小超过 fast bin 限制且不进入 tcache 时，通常会先进入 unsorted bin
  • 数据结构：双向循环链表（使用 fd 与 bk 指针）

分拣逻辑（发生在后续 malloc）

  • 当 malloc 无法从 tcache 与 fast bins 满足需求时，会遍历 unsorted bin
  • 若找到大小精确匹配的 chunk：直接分配给用户
  • 若大小不匹配：将该 chunk 从 unsorted bin 摘除，并按真实大小整理（sort）到 small bins 或 large bins

4. small bins

  • 物理位置：main_arena.bins[2] 到 main_arena.bins[63]
  • 机制原理：管理常规大小的空闲块（通常 < 1024 字节，具体以实现为准）
  • 数据结构：双向循环链表，遵循 FIFO（先进先出）：新释放的插入头部，分配时从尾部取
  • 特征：每个 small bin 索引对应的链表中，chunk 大小唯一且相等（例如 bins[2] 中只存在 0x20 大小的 chunk）

5. large bins

  • 物理位置：main_arena.bins[64] 到 main_arena.bins[126]
  • 机制原理：管理大尺寸空闲块。由于尺寸跨度大，一个索引通常对应一个大小范围（range）
  • 数据结构：双向循环链表

特征（排序机制）

  • 同一 large bin 内含不同大小的 chunk，放入时通常按从大到小排序
  • 会使用 fd_nextsize 与 bk_nextsize 指针跳过相同大小的 chunk，以加速遍历查找

堆分配（malloc）与释放（free）的宏观顺序

下述为便于理解的“宏观优先级”，不同 glibc 版本与配置可能存在细节差异。

malloc(size) 寻址优先级

  1. 检查 tcache 是否有对应大小的空闲块
  2. 检查 fast bins
  3. 检查 small bins（若 size 符合）
  4. 遍历 unsorted bin（并可能触发分类整理到 small bins / large bins）
  5. 检查 large bins（寻找可满足需求的最小 chunk，必要时切割）

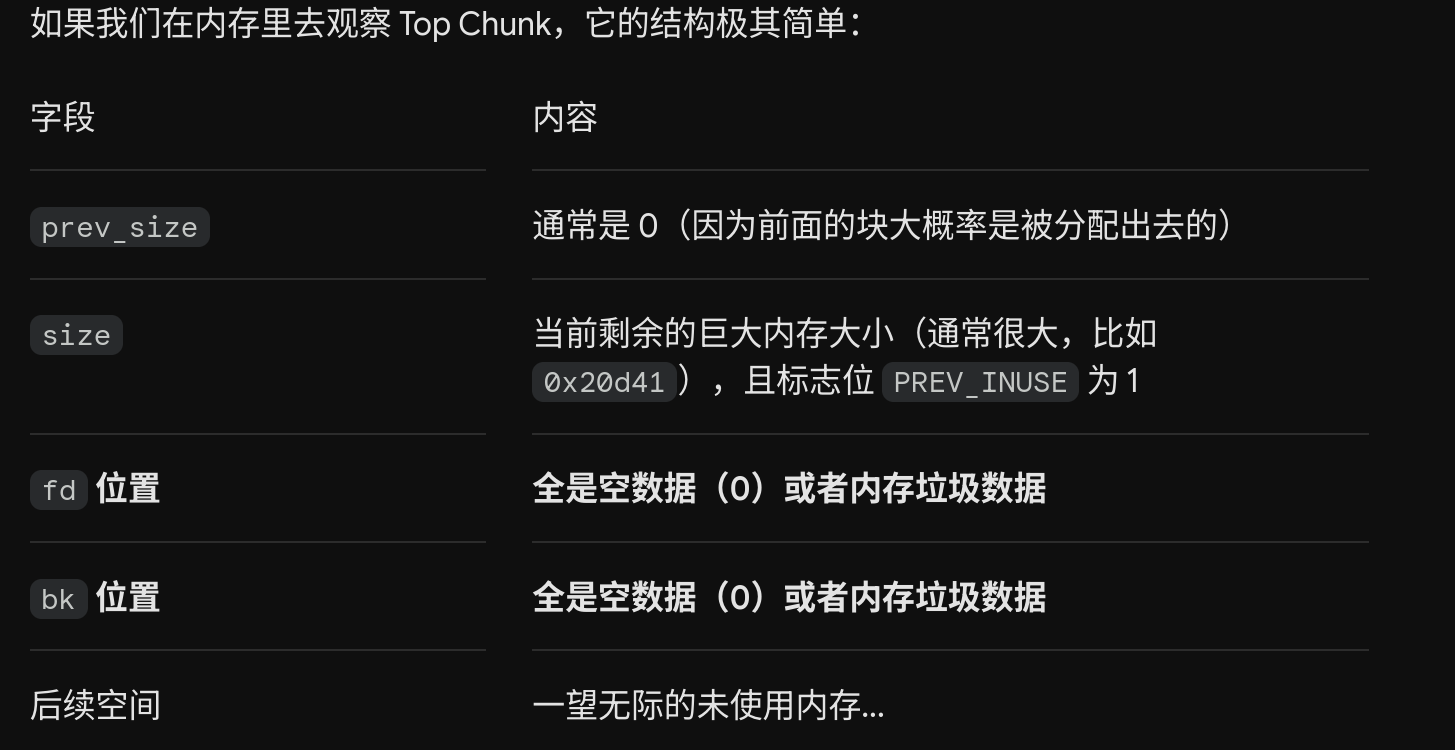

  6. 切割 top chunk（堆区最高地址处的未分配区域）
  7. 若 top chunk 不足，触发 sysmalloc（调用 brk 扩展 top chunk，或大内存直接 mmap）

free(ptr) 回收优先级

  1. 尝试挂入 tcache（若未满）
  2. 若 size 符合且 tcache 已满：头插挂入 fast bins

  3. 若大于 fast bins 限制：触发合并（Coalescing）逻辑

    • 检查物理相邻前一个块是否空闲（通过 P 位），若空闲则合并
    • 检查物理相邻后一个块是否空闲，若空闲且不在 fast bin 中，则合并
    • 将合并后的 chunk 以双向链表形式挂入 unsorted bin，并清除物理相邻下一个块的 P 位
