尝试IOT入土（——WP - comyugetsu's blog

好早之前就想学学IOT了，但是一直太懒了，于是期末周摸摸鱼，研究研究IOT是个啥
果然学习会降低兴奋阈值（

BugKu-easyIOT

下载得到一个ino附件

.ino 是 Arduino 的官方源代码文件格式（名字取自 Arduino 的后三个字母）
Arduino 是一个基于单片机（Microcontroller）的开源电子原型平台，主要由标准化的硬件开发板和集成的软件开发环境组成。
Arduino 并不是一种新的编程语言，而是一套基于 C/C++ 的库（核心层）和工具链。
·Bootloader（引导程序）：每块 Arduino 芯片出厂时都会预留一小段名为 Bootloader 的代码。它的作用是在单片机通电复位时，监听串口是否有新程序传来。这使得用户可以直接通过 USB 线烧录代码，而不需要购买昂贵的专用硬件编程器（如 JTAG 或 ISP 下载器）。
·硬件抽象层 (HAL)：在传统的单片机开发中，点亮一个引脚需要直接操作芯片的寄存器（例如写 PORTB |= (1 << 5);）。Arduino 提供了一套 C++ 函数库（如 digitalWrite()），将这些复杂的底层寄存器操作进行了封装。
·编译工具链： Arduino IDE 在后台调用 avr-gcc 编译器，将用户编写的 .ino 文件（本质是 C++ 代码）和 Arduino 核心库编译、链接成微控制器可以执行的机器码（.hex 文件），并通过 avrdude 工具写入芯片的闪存（Flash）中。

// Set A-G, DP as OUTPUT pins, COM is 5V
int data[] = {0, 0, 0,2,4,5,6,7,8,0,2,3,5,6,8,0,2,
    3,4,0,2,4,5,7,8,0,2,4,5,6,7,8,0,2,3,4,0,2,4,5,6,
    7,8,0,4,5,6,7,8,0,2,3,4,0,2,4,5,7,8,0,2,3,4,0,4,5,
    6,7,8,0,2,4,5,6,7,8,0,2,3,4,5,6,7,8,0,2,4,5,6,7,8,0,3,
    4,0,2,3,4,0,2,3,5,6,8,0,2,4,5,6,7,8,0,3,4,7,8,0,2,3,4,
    0,2,3,4,0,2,4,5,6,7,8,0,3,4,0,2,3,4,0,2,3,5,6,8,0,2,4,
    5,6,7,8,0,2,4,5,7,8,0,2,4,5,7,8,0,2,6,7,8,0,2,4,5,6,7,
    8,0,2,3,4,5,7,8,0,2,3,4,0,2,3,4,5,8,0,2,4,5,7,8,0,2,6,7,
    8,0,2,3,4,0,2,3,4,5,8,0,2,4,5,6,7,8,0,2,6,7,8,0,2,4,5,7,
    8,0,2,6,7,8,0,2,4,5,6,7,8,0,2,4,5,7,8,0,2,4,5,6,7,8,0,3,
    4,0,2,3,4,0,2,3,4,5,8,0,2,3,4,0,2,3,4,5,7,8,0,2,3,4,0,3,4,5,6,8};

void setup() {
    for(int i=2; i<=9;i++)
    pinMode(i, OUTPUT);
}

void loop() {
    for (int i=0; i<sizeof(data) / 2; i++)
    data[i] == 0 ? clear() : digitalWrite(data[i], LOW);
}

void clear() {
    delay(1000);
    for(int i=2; i<=9;i++)
    digitalWrite(i, HIGH);
delay(1000);
}

白盒审计喵
// Set A-G, DP as OUTPUT pins, COM is 5V说明这是一个共阳极数码管,数码管本质上就是 8 个发光二极管按特定形状封装在一起的元件。这 8 个 LED 分别命名为 A, B, C, D, E, F, G 和 DP（小数点）。
-什么是共阳极？
- 数码管里 8 个 LED 的正极（阳极）全部在内部连在了一起，引出一个公共引脚（COM）。题目要求把这个 COM 引脚接到 Arduino 的 5V 电源上。
如何点亮？（电流原理）
- 水往低处流，电流也是从高电压流向低电压。因为正极已经是 5V 了，如果你想让某一个段（比如 A 段）亮起来，你必须把对应的 Arduino 引脚拉低到 0V（也就是 LOW）。
这样，电流路径就通了：5V (COM) -> LED -> Arduino 引脚 (0V)，灯就亮了。
反之亦然：如果 Arduino 引脚输出 5V（也就是 HIGH），两端电压都是 5V，没有电压差，也就没有电流，灯就熄灭了。
data:数组就是需要拉低电平的引脚编号
setup:就是将 2 到 9 号引脚全部配置为 OUTPUT（输出模式），因为 Arduino 的引脚可以配置为输入（读传感器）或输出（供电/控制）。
loop:如果 data[i] 等于 0：执行 clear() 函数（清屏并延迟）。否则（遇到数字 2-8）：执行 digitalWrite(data[i], LOW);，将对应引脚的电压设为 0V，点亮数码管的对应段。
clear()：
- delay(1000);：停顿 1000 毫秒，让之前点亮的字符在数码管上显示一秒钟。
- for(...) digitalWrite(i, HIGH);：熄灭全屏。将所有引脚设为 5V (HIGH)。正如第一部分所说，共阳极数码管两端都是 5V 时，所有灯都会熄灭。
- delay(1000);：黑屏等待。再次停顿 1秒，制造字符与字符之间的闪烁间隔。
所有这大概是个点灯代码，可能显示出来的数字就是flag？
于是，开始连线~
这里贴个虚拟仿真平台：https://www.tinkercad.com/things/kIK0ZnLBxhP/editel
记得连个电阻，不然会爆（
Arduino Uno 的 Pin 0 和 Pin 1 默认是串口通信（RX/TX），如果占用了会影响程序下载和串口打印，所以一般都会避开，从 Pin 2 开始用。
A引脚：Analog In（模拟输入引脚）。它们通常用来读取传感器的连续电压值。
D引脚：数字引脚。输出非黑即白的信号（高电平 5V 亮，低电平 0V 灭）。
然后跟着记下显示出来的字符，字符为：6275676b757b68617264776172655f69735f736f5f656173797d,有f有d，一眼hex
拉去转码，爆flag了

BugKu-⼚区攻击分析

好吧，这一题贼简单，但我没做出来，最后看了wp...

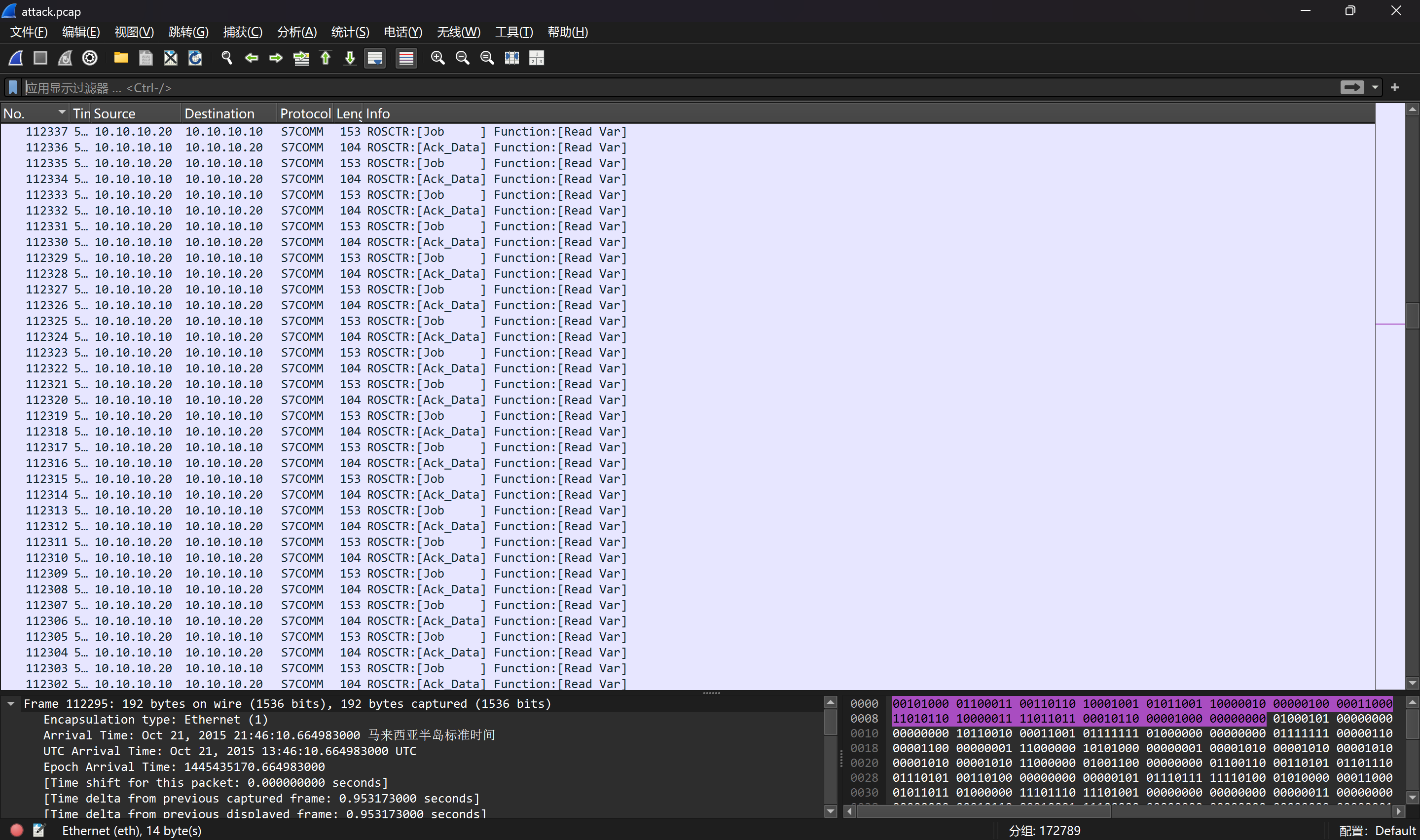

下载附件得到pcap，拖去wireshark,可以看到全都是S7COMM的协议流量。
S7COMM是由西门子开发的运行于TCP 102端口的工业控制协议，其消息类型主要分为请求指令包 Job 和响应确认包 Ack_Data。

S7COMM功能码分布:

功能码 (Hex)	功能名称 (Function)	含义与常见应用场景
`0x04`	Read Var	读变量：读取 PLC 内部状态或数据。
`0x05`	Write Var	写变量：修改 PLC 内部数据。
`0x1A`	Request download	请求下载：向 PLC 发起下载逻辑代码块的请求。
`0x1B`	Download block	下载块：实际向 PLC 传输代码数据。
`0x1C`	Download ended	结束下载：代码块下载完成。
`0x1D`	Start upload	开始上传：请求从 PLC 读取内部运行的代码逻辑。
`0x1E`	Upload	上传：实际读取 PLC 代码数据块的过程。
`0x1F`	End upload	结束上传：代码块读取完成。
`0x28`	PI-Service / Control	程序调用 / PLC控制命令：用于高级系统控制，最典型的是用来强制 PLC 启停。
`0x63`	CPU Service / User Data	CPU服务 / 用户数据：执行 CPU 级别的服务功能或传输用户自定义的数据结构。
`0xF0`	Setup communication	建立通信：协商最大 PDU 大小、连接资源等。

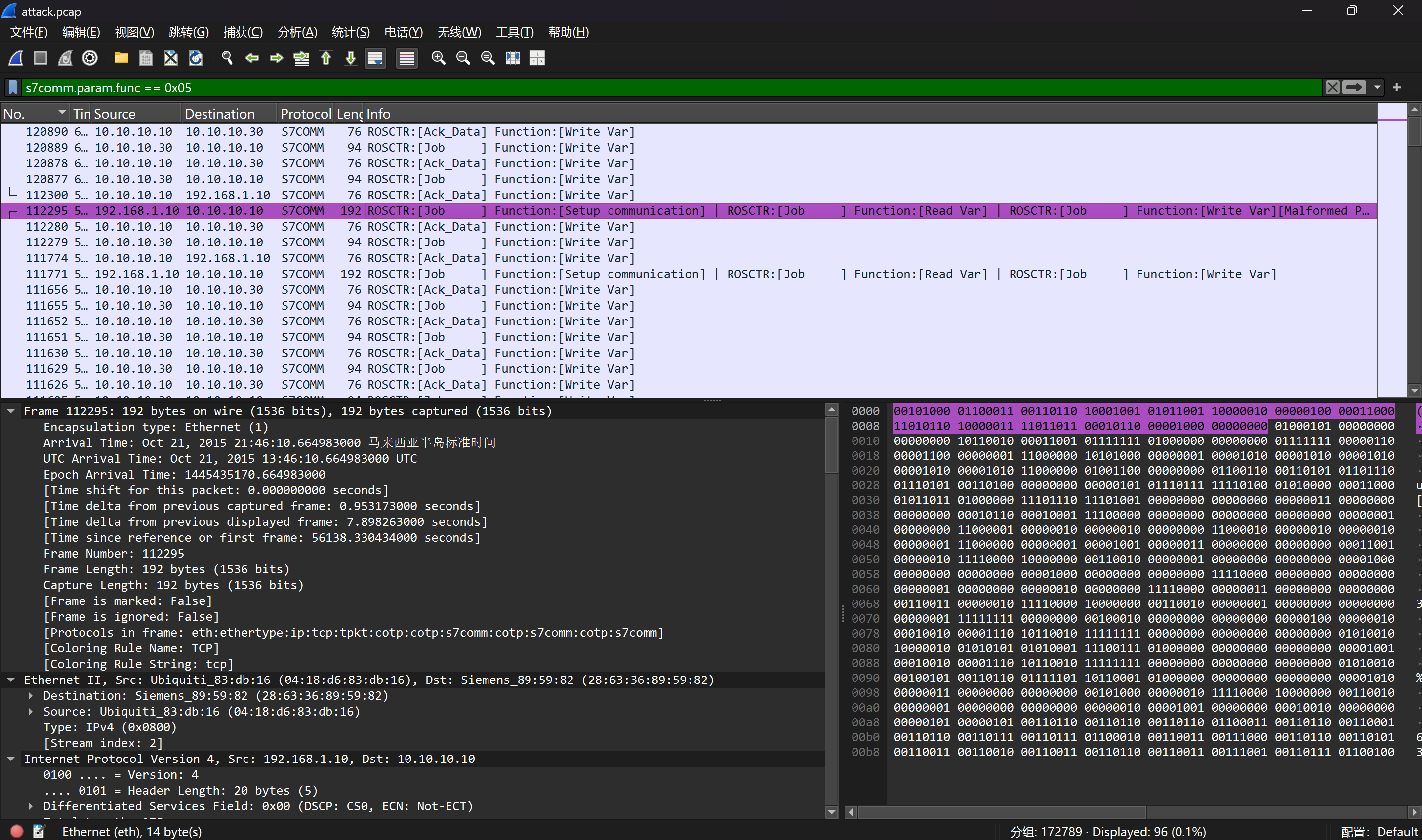

一般攻击发生于写入数据，所以过滤0x05。

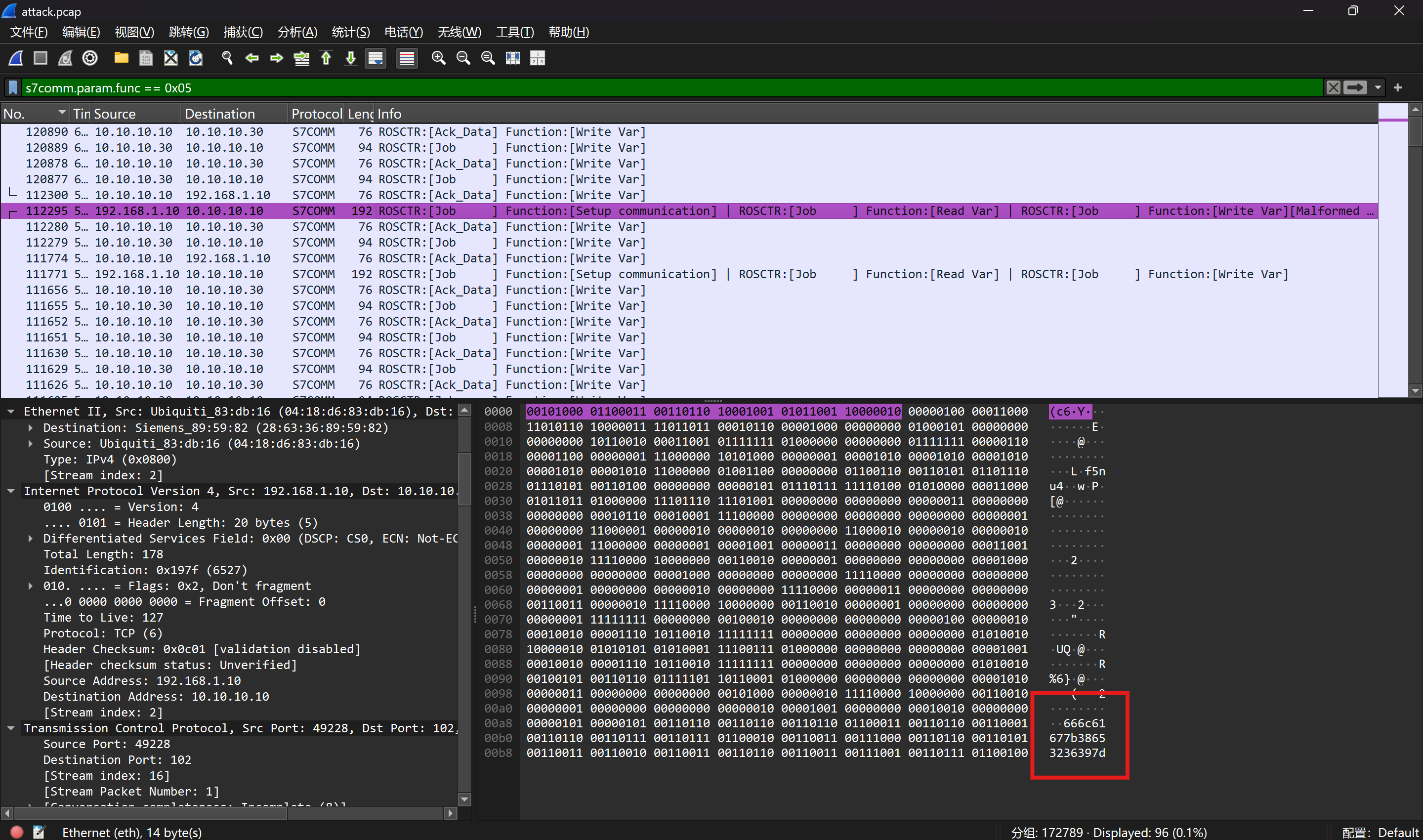

可以看到出现了一个Malformed Packet,这是一个畸形包，于是好好查查这个包的成分（
出现 [Malformed Packet] 的原因，是网络数据包的二进制字节流违反了该协议的结构规范，导致 Wireshark 的解析器在执行解析代码时抛出异常或返回错误，进而中止对该数据包的解析,比如长度字段声明与实际载荷不匹配也就是超长了等等
点进这个包，可以看到末尾有一个异常数据，拖去hex解码，爆flag了

BugKu-beautiful-001

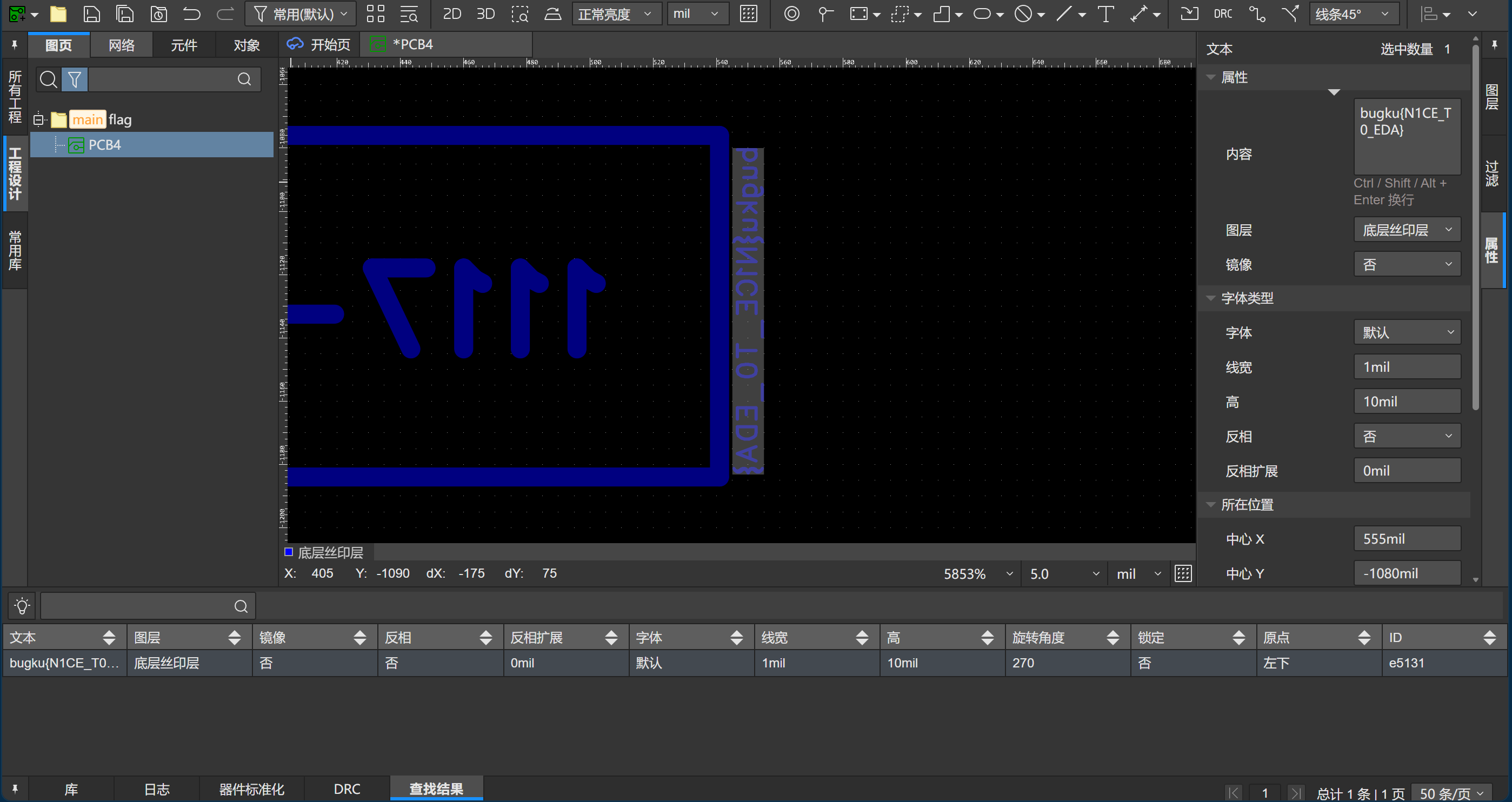

下载得到一个epro文件，拉去嘉立创，发现是一个PCB板，然后ctrl+F搜索一下文本，直接爆flag了。
其实把epro文件转为zip再解压后，在目录搜索字符一样也可以搜到。
嘉立创官网：https://pro.lceda.cn/

NSSCTF-Pirated router

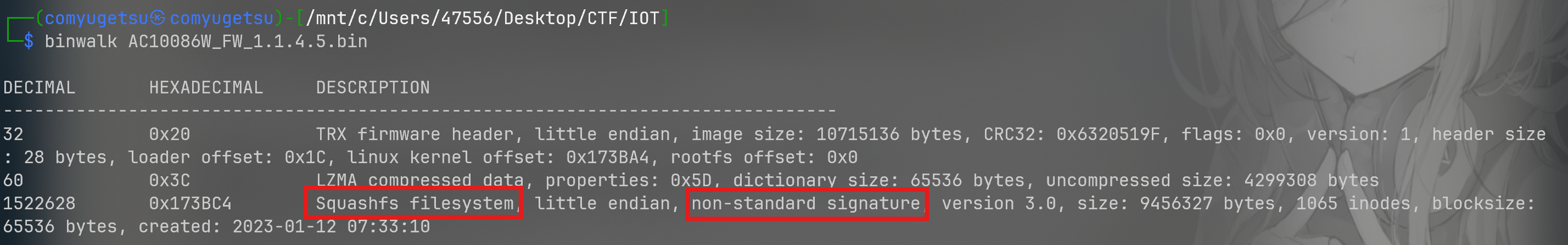

下载得到一个bin固件，利用binwalk查看
内含一个Squashfs文件系统，Squashfs文件系统主要用于嵌入式linux中，当 Linux 内核启动完毕后，就会挂载这个文件系统。
同时是一个非标准签名non-standard signature，所以无法正常binwalk -e解包，要手动编译安装魔改版sasquatch才能解包。
解包后在_AC10086W_FW_1.1.4.5.bin.extracted\squashfs-root\bin下发现secret_program文件，查查成分。

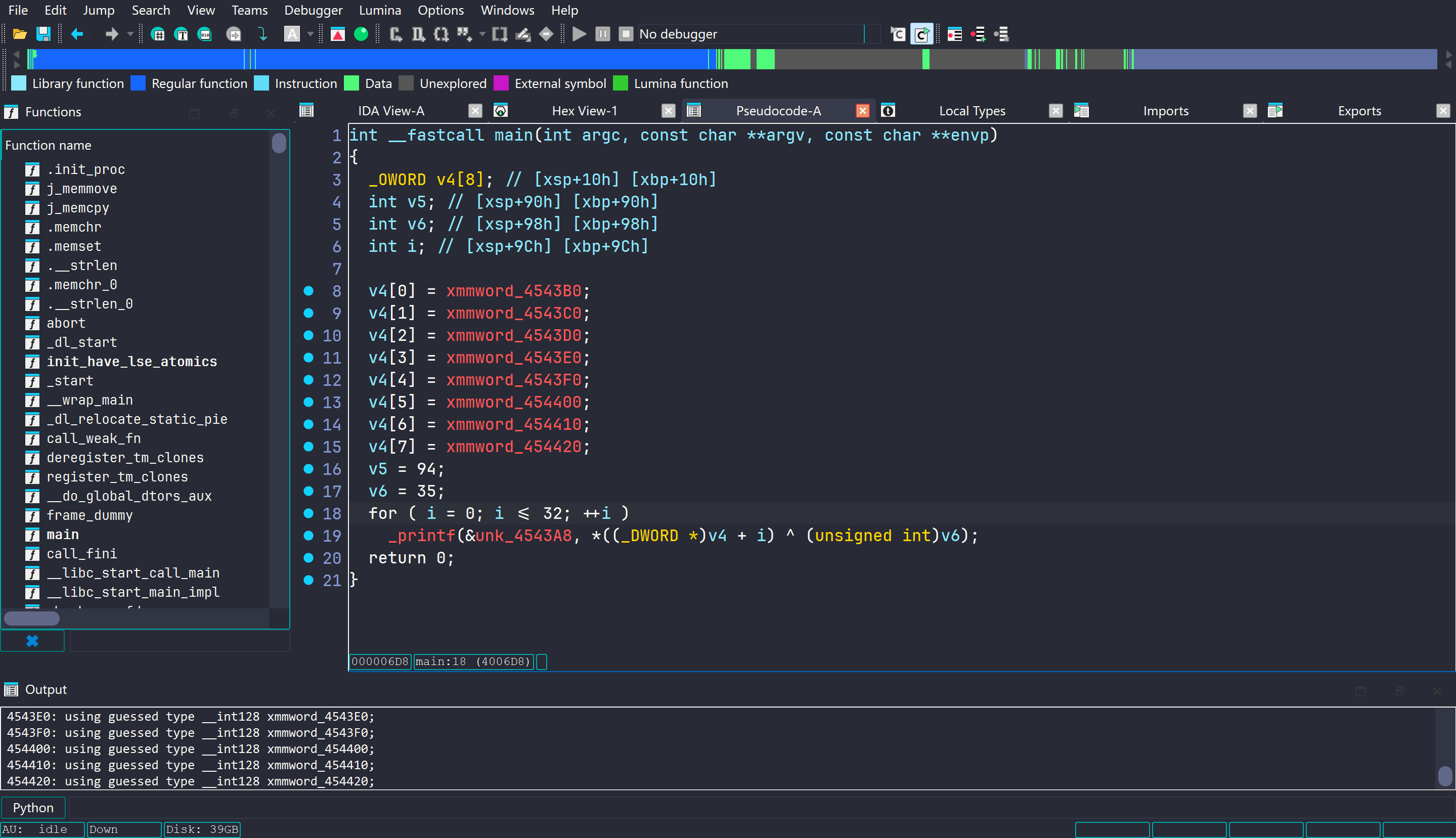

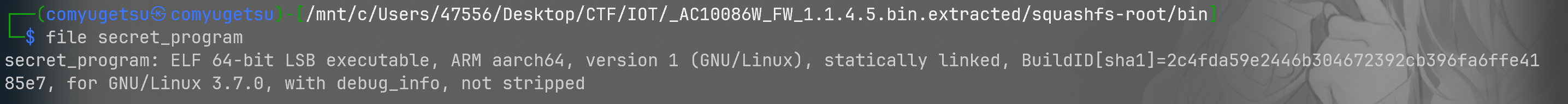

发现是一个ELF文件，基于ARM aarch64，所以要安装一个qemu模拟器来运行，别急，先逆向一下

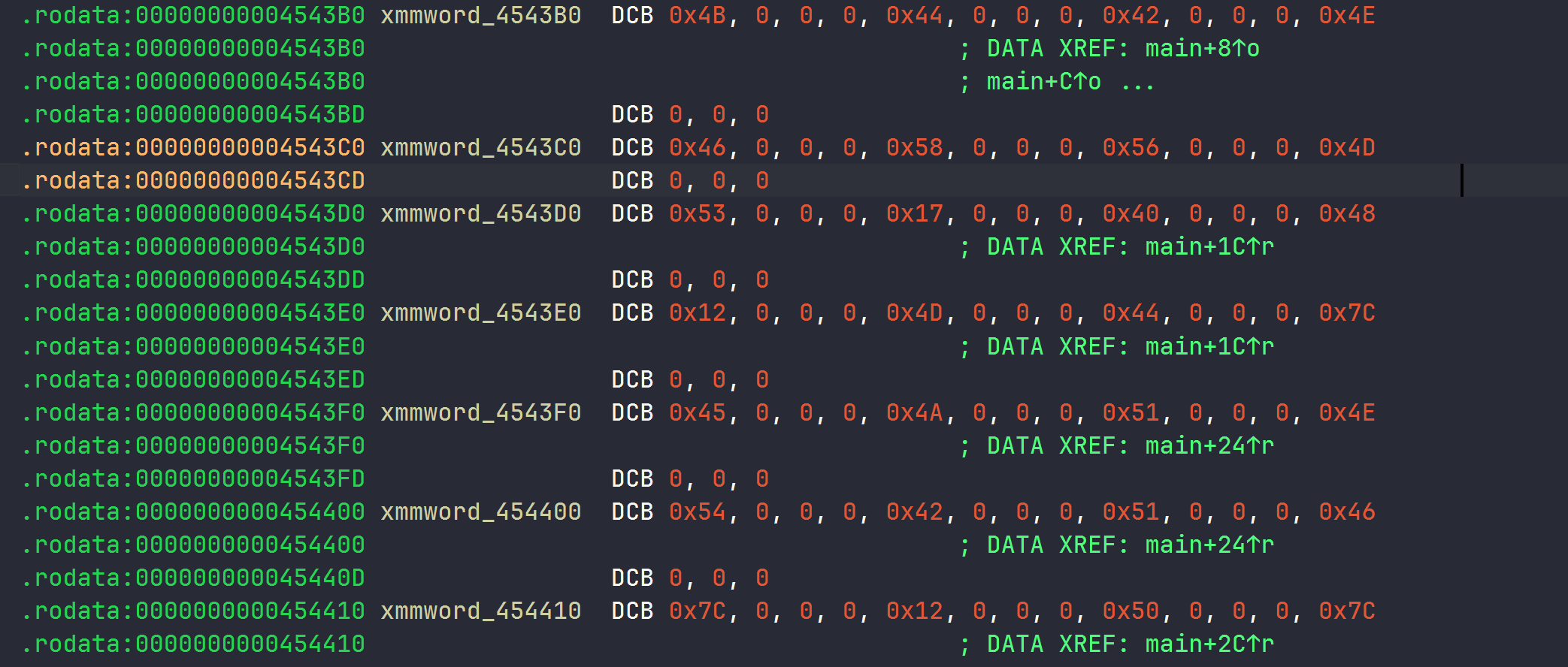

发现是一个异或加密，但是被加密的字符串被硬编码了.

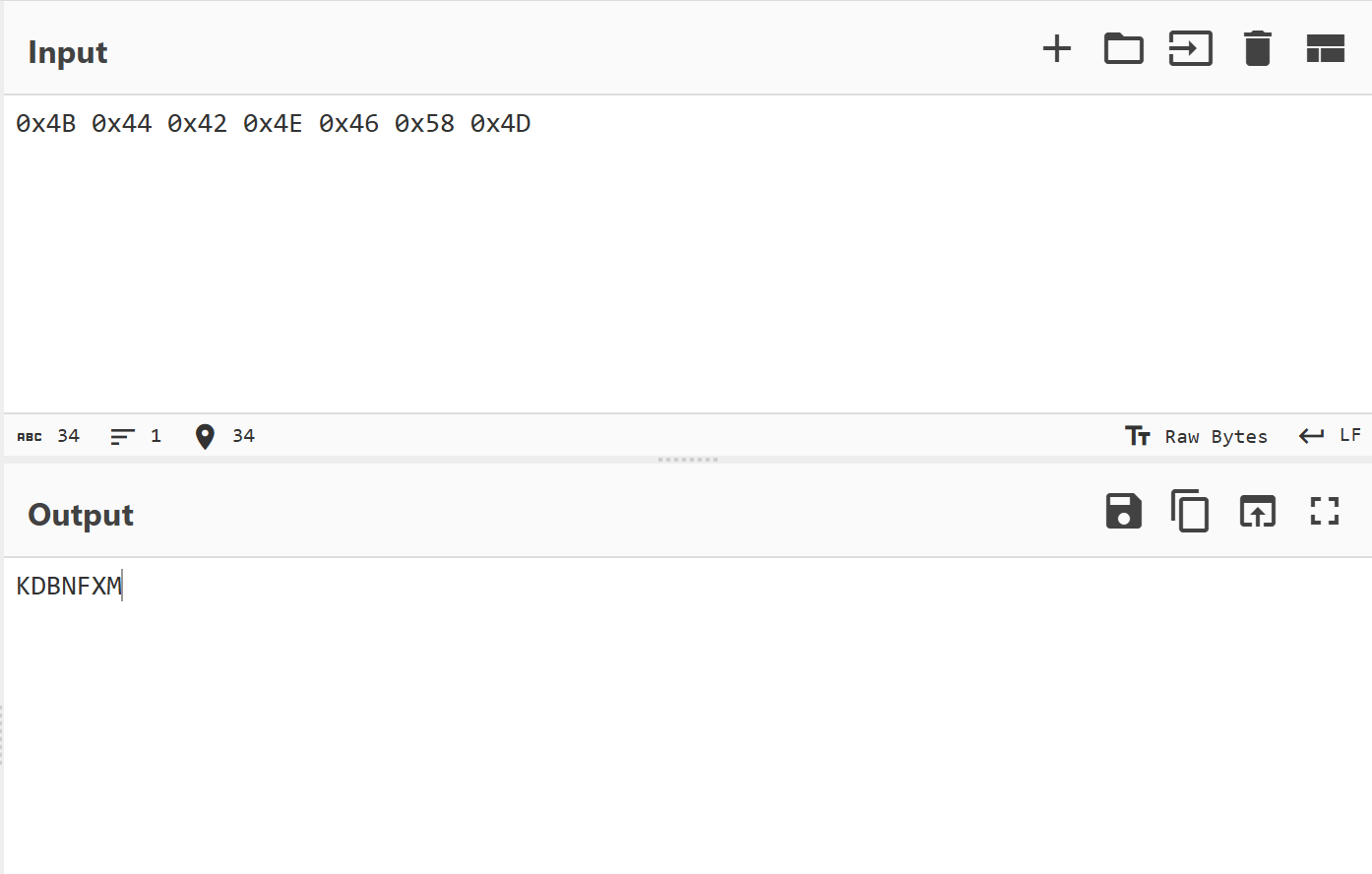

转了几个，感觉不太像flag

小端序反转的作用范围，受限于程序每次读取的“数据类型大小”，即：只会对程序单次读取的那四个字节进行反转，而以四字节分组的所有组的总顺序是不变的。

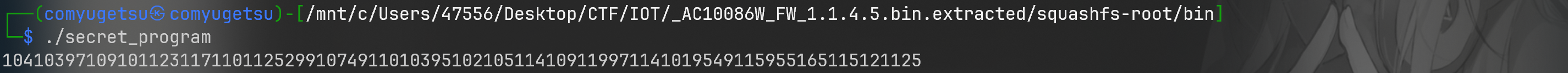

于是直接运行试试
是一串异或之后的十进制数，说明unk_4543A8其实是%d,数字之间没有加上空格,ASCII粘一起了。
解密脚本：

a=[104,103,97,109,101,123,117,110,112,52,99,107,49,110,103,95,102,105,114,109,119,97,114,101,95,49,115,95,51,65,115,121,125]
#32-126是ASCII码表的可见字符范围
flag=""
for i in a:
    flag+=(chr(i))
print(flag)
#hgame{unp4ck1ng_firmware_1s_3Asy}

NSSCTF-Pirated Keyboard

一道键盘流量题，先打开keyboard.pcapng分析一下

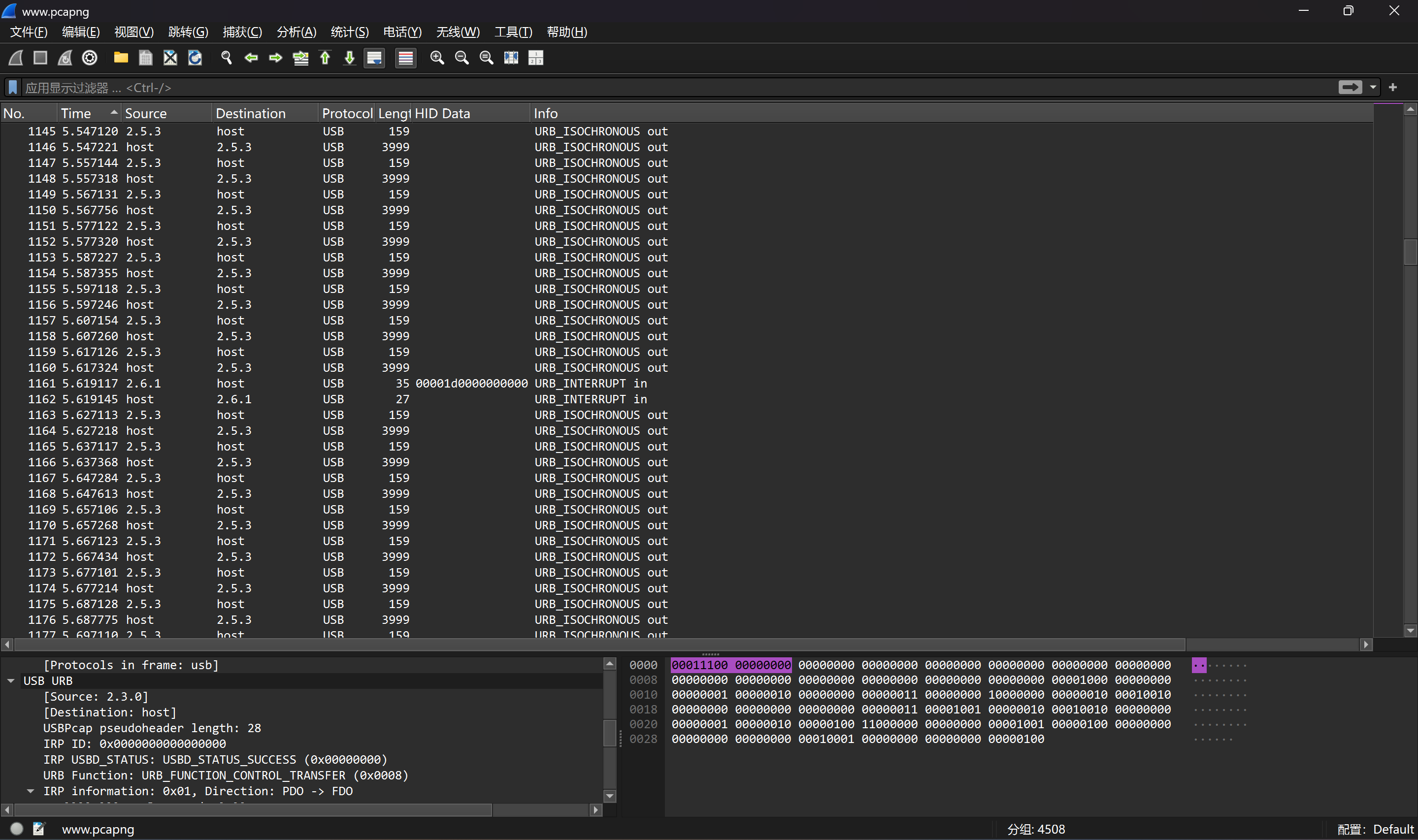

前面的Request和Response报文主要是建立连接时发送和接受的报文我认为，所以从后面的URB_INTERRUPT in和URB_ISOCHRONOUS out开始看。

URB_INTERRUPT in (中断传输 - 输入)
-> 代表数据从设备流向电脑（打字）
URB_ISOCHRONOUS out (等时传输 / 同步传输 - 输出)
-> 代表数据从电脑流向设备（音视频输出）

于是猜测URB_INTERRUPT in就是从键盘输入的flag

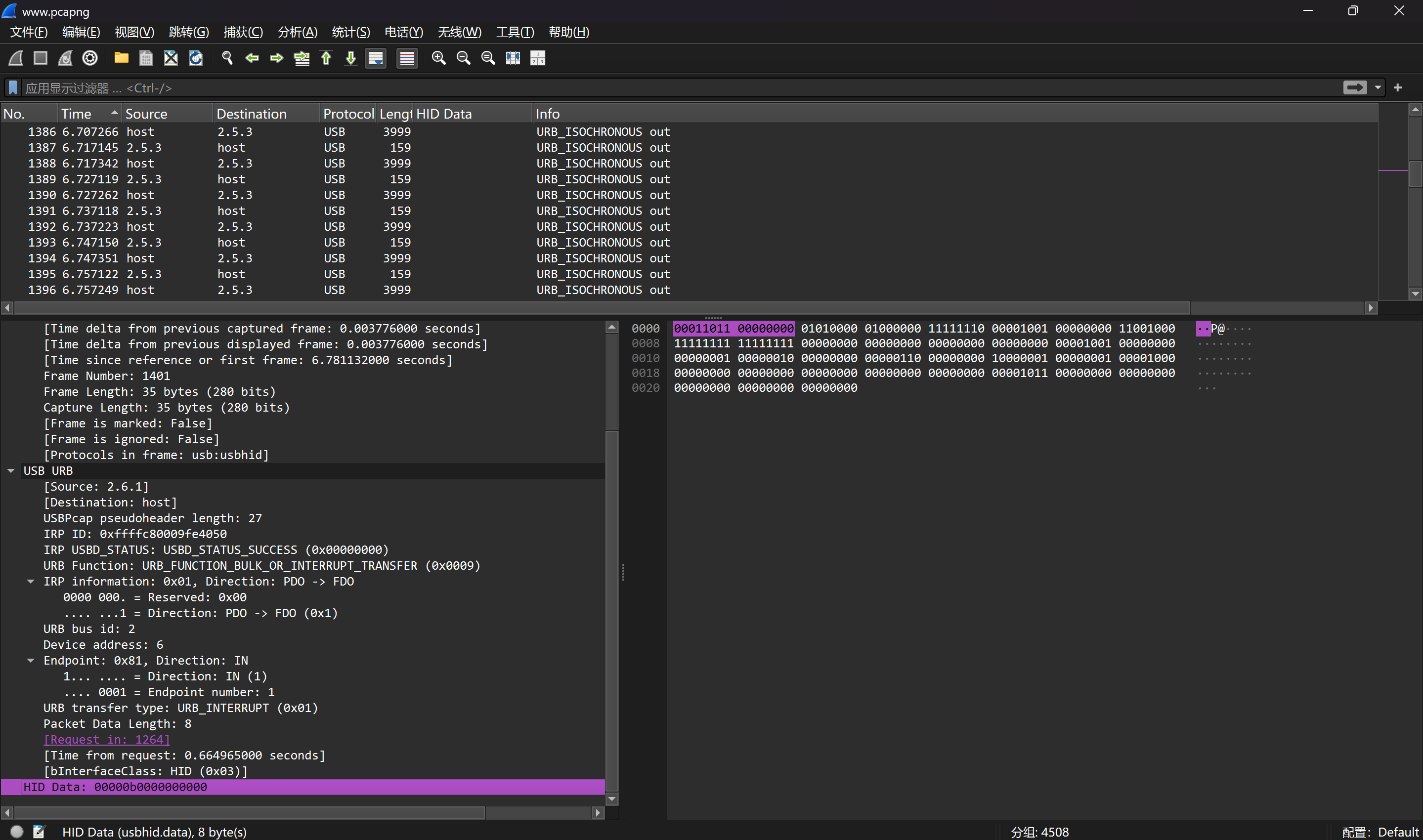

左下角有一个HID Data,HID是人机接口设备，它是 USB 协议标准中的一个特定设备类别（设备类代码为 0x03），专门用来定义人与计算机进行交互的外部设备，HID Data即外设向电脑汇报的数据，猜测可能就是键盘字母。

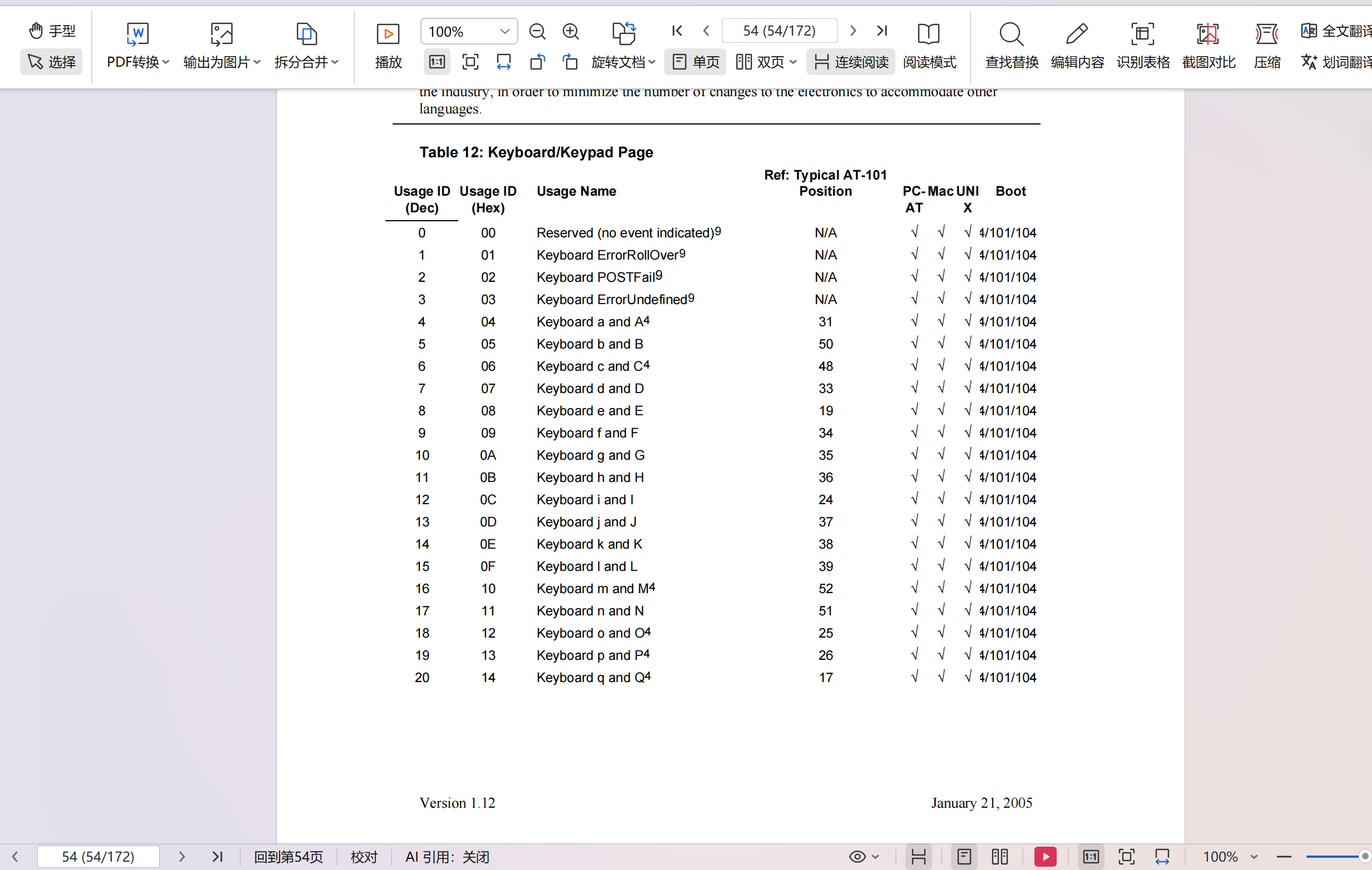

翻找HelloWord-Keyboard文件夹，发现一个HID用途表.pdf，估计记录着字母和Hex的映射关系，找找目录喵。
这就是映射关系，于是要先把URB_INTERRUPT in过滤出来。

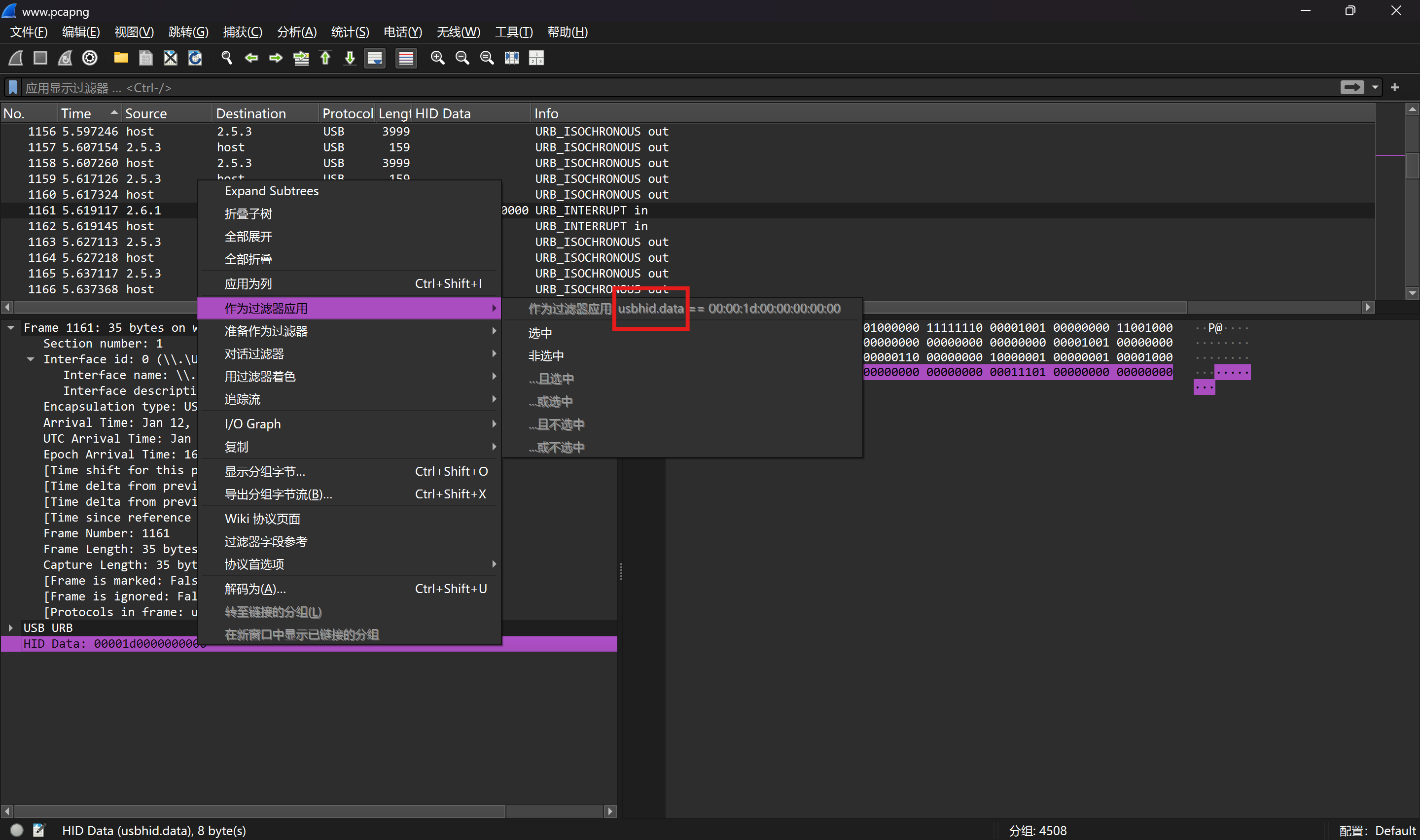

右键底下的HID Date，选"过滤"，就可以看见要过滤的对应字段名。
于是过滤和导出。

在 Wireshark 中过滤出 usbhid.data 后，右键点击详情面板中的 HID Data 行选择“作为列应用”将其添加为数据列表的新列，接着通过文件 -> 导出分组解析 -> 作为 CSV（范围选“已显示”）将数据导出，最后用记事本或表格软件打开导出的 CSV 文件，复制最后一列的十六进制数据，粘贴到一个新的纯文本文件即可。

让AI写decode代码

# 定义普通按键字典（未按 Shift）
normal_keys = {
    "04":"a", "05":"b", "06":"c", "07":"d", "08":"e", "09":"f", "0a":"g", "0b":"h", "0c":"i", "0d":"j",
    "0e":"k", "0f":"l", "10":"m", "11":"n", "12":"o", "13":"p", "14":"q", "15":"r", "16":"s", "17":"t",
    "18":"u", "19":"v", "1a":"w", "1b":"x", "1c":"y", "1d":"z", "1e":"1", "1f":"2", "20":"3", "21":"4",
    "22":"5", "23":"6", "24":"7", "25":"8", "26":"9", "27":"0", "28":"\n", "2a":"[DEL]", "2b":"\t",
    "2c":" ", "2d":"-", "2e":"=", "2f":"[", "30":"]", "31":"\\", "32":"#", "33":";", "34":"'", "35":"`",
    "36":",", "37":".", "38":"/"
}

# 定义按下了 Shift 键后的按键字典
shift_keys = {
    "04":"A", "05":"B", "06":"C", "07":"D", "08":"E", "09":"F", "0a":"G", "0b":"H", "0c":"I", "0d":"J",
    "0e":"K", "0f":"L", "10":"M", "11":"N", "12":"O", "13":"P", "14":"Q", "15":"R", "16":"S", "17":"T",
    "18":"U", "19":"V", "1a":"W", "1b":"X", "1c":"Y", "1d":"Z", "1e":"!", "1f":"@", "20":"#", "21":"$",
    "22":"%", "23":"^", "24":"&", "25":"*", "26":"(", "27":")", "28":"\n", "2a":"[DEL]", "2b":"\t",
    "2c":" ", "2d":"_", "2e":"+", "2f":"{", "30":"}", "31":"|", "32":"~", "33":":", "34":"\"", "35":"~",
    "36":"<", "37":">", "38":"?"
}

def decode_pcap():
    flag = ""
    with open('usbdata.txt', 'r') as f:
        lines = f.readlines()

    for line in lines:
        # 去除换行符，并兼容可能带有冒号的格式（例如 00:00:1d:00...）
        line = line.strip().replace(':', '')

        # 确保数据长度正确（8个字节 = 16个十六进制字符）
        if len(line) != 16:
            continue

        # 提取第 0 字节（修饰键状态）和第 2 字节（具体按键码）
        shift_state = int(line[0:2], 16)
        keycode = line[4:6]

        # 00 代表按键弹起或空包，忽略
        if keycode == "00":
            continue

        # 0x02 是左 Shift，0x20 是右 Shift
        if shift_state == 0x02 or shift_state == 0x20:
            flag += shift_keys.get(keycode, "")
        else:
            flag += normal_keys.get(keycode, "")

    print("[+] 提取出的原始字符串内容：")
    print(flag)

if __name__ == '__main__':
    decode_pcap()

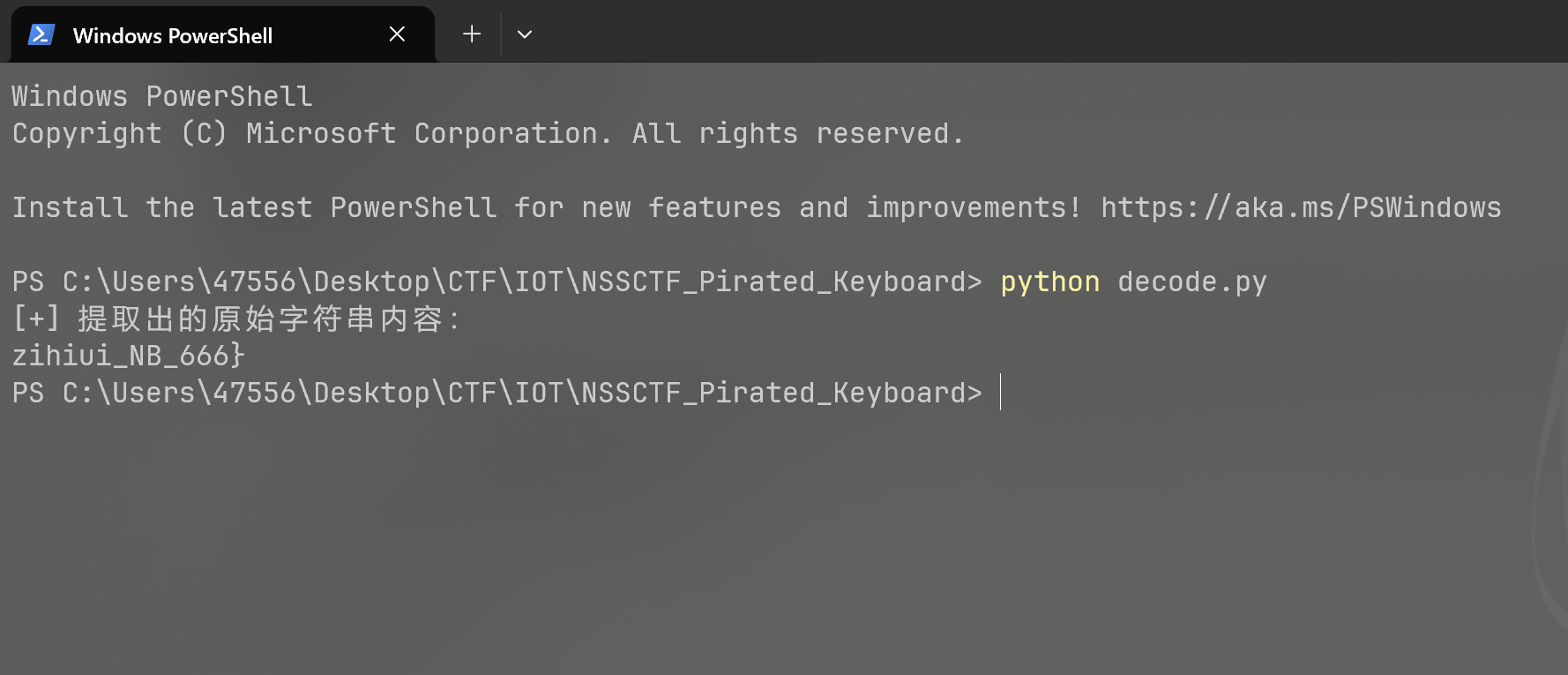

爆了后半段flag，但前半段我怎么找都找不到，只能求助WP了。
其他师父说“注意到HelloWord-Keyboard\1.Hardware\SCH_HelloWord-TouchBar_2022-07-31.pdf 的修改时间和其他文件都不一样,打开获得flag前半段”，但是在我这里看修改时间是一样的，可能是因为我刚才把整个文件从“下载”目录剪切到了其他目录导致修改时间变动...

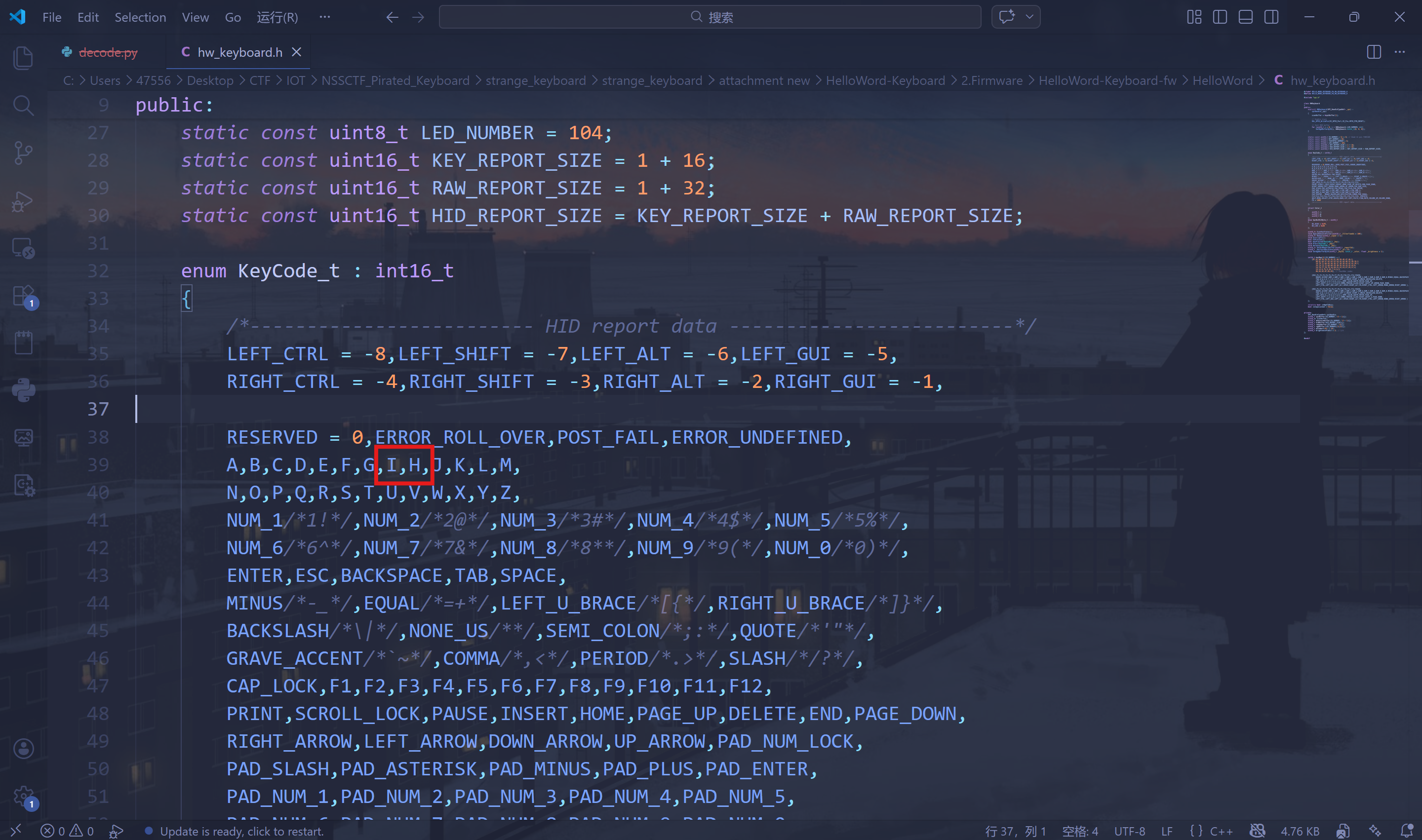

于是拼接出flag：hgame{peng_zihiui_NB_666}，但交过去发现是错的，看WP发现是因为在HelloWord-Keyboard\\2.Firmware\\HelloWord-Keyboard-fw\\HelloWord\\hw_keyboard.h修改了映射,交换了H和I的位置。
没有人类了，这真找不到喵，所以应该是hgame{peng_zhihuh_NB_666}
